Современный офис 2 этажа

Быстровозводимый офис 2 этажа

35.87×14.57×6.87м 60 блоков

от 22 042 000 рублей

Достаточно типовое офисное здание общей площадью 1044 м 2 . Расчитано на среднюю организацию численностью около 100 человек.

Лестница
Meeting-room
Кабинет
Кабинет
Open space
Кабинет
Кабинет
Кабинет
Кабинет

Кабинет
WC
Приемная
Кабинет
Кабинет
Кабинет
Переговорная
WC мужской
WC женский

фермы из труб 60х40х3 и 80х40х3

прогоны из гнутого листа 2,5 мм

профлист С21 0,5 мм RAL 5005 – покрытие и зашивка фронтонов

прямоугольный высокопрочный каркас из металлических профилей, гнутых из листа 3 мм, фитинги из листа 6 мм, окрашенный грунт-эмалью RAL 9003

высота нижнего пояса — 190 мм

высота верхнего пояса — 230 мм

размеры стоек — 150х180 мм

нижний слой — профлист оцинкованый 0,5

средний слой — утеплитель «URSA» минеральная вата толщиной 100 мм

верхний слой — ЦСП 20 мм

верхний слой — завальцованный лист оцинкованный 0,5 мм

средний слой — утеплитель «URSA» минеральная вата толщиной 100 мм

обрешетка — доска 150х25

панели ПВХ (цвет белый)

плинтус — ПВХ (цвет белый)

сэндвич-панель 100 мм СП-МВП RAL 9003 0,5 микропрофиль/9003 0,5 гладкий)

металлические крашенные нащельники по RAL (на стыках модулей)

сэндвич-панель 80 мм СП-МВП 9003 0,5 гладкий/9003 0,5 гладкий)

металлические крашенные короба по RAL 9003 (на стыках модулей)

светильники светодиодный СЕВЕР или аналог

розетки открытого монтажа

выключатели открытого монтажа

проводка открытая ВВГнг (3х1,5, 3х2,5) в ПВХ кабель-каналах

Источник

Готовый проект двухэтажного офисного здания

Оптимальное решение для предприятий малого бизнеса.

Проект офисного здания разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Проект двухэтажного офисного здания

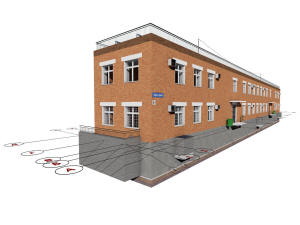

Архитектурный проект офисного здания

Разрез офисного здания

Разрез офисного здания у лестницы

План второго этажа офисного здания

План первого этажа офисного здания

План техподполья офисного здания

Общий вид фундамента офисного здания

Зона действия наружных пожарных гидрантов

Молниезащита офисного здания

План электрооборудования техподполья

План электрооборудования первого этажа

План электрооборудования второго этажа

План электрооборудования первого этажа

План электрооборудования офисного здания

План отопления и вентиляции офисного здания

План канализации офисного здания

План армирования фундамента офисного здания

Нижняя арматурная сетка армирования фундамента

Верхняя арматурная сетка армирования фундамента

Малый грузовой лифт

Наименование

Площадь, кв. м.

Состав проектной документации

Проект двухэтажного офисного здания

1.Краткая пояснительная записка с описанием основных характеристик дома — (10-12 страниц формата А4).
2.3D цветные изображения дома – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа — 4-6 видов.
4.Фасады дома – 6-8 видов.
5.Разрезы дома — 10-12 видов.
6.План армирования фундамента — 6-8 видов.
7.Проект молниезащиты — 6-8 видов.
8.План расстановки наружных пожарных гидрантов — 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников — 4-6 видов.
10.План системы водоотведения с крыши — 4-6 вида.
11.План расстановки батарей отопления — 4-6 видов.
12.План расстановки кондиционеров — 6-8 видов.
13.План канализации — 4-6 видов.
14.План расстановки сантехники — 4-6 видов.
15.План вентиляционных труб и их разрезы — 4-6 видов.
16.3D виды каркаса дома — 8-12 видов.
17.3D вид дома на местности — 6-8 видов.
18.План разворотов транспортной техники — 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента — 1-2 вида.
21.Повышение сейсмоустойчивости дома — 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства — 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков — 2-3 вида.
28.План утепления подполья — 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов — 3-4 вида.
29.2.План панелей солнечных батарей — 2-3 вида.
30.Обеспечение доступа МГН — 2-3 страницы формата А4.

31.План земляных масс — 2-3 вида.

32.План ФБС блоков — 5-6 видов.
33.Подборка типовой рабочей документации (альбомы типовых деталей — рабочие строительные серии узлов, разработанных в СССР) — по согласованию.

Состав рабочего проекта (АР) — разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР — электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
— инженерно-геодезические;
— инженерно-геологические;
— инженерно-гидрометеорологические;
— инженерно-экологические;
— инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.

Общая площадь дана без учета площади подполья высотой 1,8 м. в чистоте.

Состав архитектурного проекта офисного здания может незначительно уточняться по взаимному согласованию сторон.

Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp .

Перечень чертежей , 3 D графики и иной документации может быть расширен за дополнительную плату.

Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, по продаже недвижимости и т.д.

Архитектурный проект двухэтажного офисного здания выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.

Архитектурно-планировочное решение дома разработано в соответствии и с учетом:

СП 54.13330.2016 «Здания жилые многоквартирные»;

СП 44.13330.2011 «Административные и бытовые здания»;

СП 42.13330.2016 «Градостроительство. Планировка и застройка городских и сельских поселений»;

СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения»;

СП 30-102-99 «Планировка и застройка территорий малоэтажного жилищного строительства»;

СП 118.13330.2012 «Общественные здания и сооружения»;

СП 31-107-2004 «Архитектурно-планировочные решения многоквартирных жилых зданий»;

СП 372.1325800.2018 «Здания жилые многоквартирные. Правила эксплуатации»;

СП 160.1325800.2014 «Здания и комплексы многофункциональные. Правила проектирования»;

СП 64.13330.2017 «Деревянные конструкции. Актуализированная редакция СНиП II-25-80»;

СП 28.13330.2017 «Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85»;

СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом»;

СП 10.13130.2009 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности»;

СП 275.1325800.2016 «Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции»;

СП 131.13330.2018 «Строительная климатология»;

СП 31-114-2004 «Правила проектирования жилых и общественных зданий для строительства в сейсмических районах»;

СП 14.13330.2018 «Строительство в сейсмических районах»;

Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с «Выпуск 0-0. Общие материалы для проектирования» ;

Серия 0.00-2.96с «Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования»);

СП 345.1325800.2017 «Здания жилые и общественные. Правила проектирования тепловой защиты»;

СП 321.1325800.2017 «Здания жилые и общественные. Правила проектирования противорадоновой защиты»;

СП 15.13330.2012 «Каменные и армокаменные конструкции»;

СП 327.1325800.2017 «Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта»;

СП 385.1325800.2018 «Защита зданий и сооружений от прогрессирующего обрушения. Правила проектирования. Основные положения»;

СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения»;

СП 317.1325800.2017 «Инженерно-геодезические изыскания для строительства. Общие правила производства работ»;

СП 11-105-97 «Инженерно-геологические изыскания для строительства»;

СП 11-103-97 «Инженерно-гидрометеорологические изыскания для строительства»;

СП 11-102-97 «Инженерно-экологические изыскания для строительства»;

Постановление Правительства Российской Федерации от 25 января 2011 года N 18 «Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов»;

Постановление Правительства РФ от 14 апреля 2017 г. № 447 «Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов»;

Постановление Правительства Российской Федерации от 13 февраля 2006 года N 83 «Правила определения и предоставления технических условий подключения объекта капитального строительства к сетям инженерно-технического обеспечения»;

Федеральный закон «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» от 23.11.2009 N 261-ФЗ;

ГОСТ 27751-2014 «Надежность строительных конструкций и оснований. Основные положения»;

ГОСТ 21.501-2011 «Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений»;

ГОСТ 21.201-2011 «Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций»;

ГОСТ 2.305-2008 «Единая система конструкторской документации. Изображения — виды, разрезы, сечения».

РСН 60-86 «Инженерные изыскания для строительства. Сейсмическое микрорайонирование. Нормы производства работ»;

РСН 65-87 «Инженерные изыскания для строительства. Сейсмическое микрорайонирование. Технические требования к производству работ».

Подробнее о проекте офисного здания:

Основная идея дома — строительство на вытянутом узком участке земли, низкая себестоимость строительства.

Проектная документация в данном проекте не требует обязательного прохождения экспертизы.

Выбранные конструктивно-технические решения в данном проекте обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

По желанию возможна разработка 3D поэтажных планов каждого этажа и подвала полностью или фрагментарно.

Рекомендуется заказ разработки 3D интерьера офисов и нежилых помещений.

На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный дом.

Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта офисного здания.

Для приобретения проекта малоэтажного офисного центра свяжитесь с нами любым удобным для вас способом, указанном на сайте.
